VAKUUMHEBETECHNIK

Wissenswertes über VacuLifter®

Grundeinheit

Alle VacuLifter® basieren auf qualitativ hochwertigen Grundeinheiten und sind je nach Typ mit unterschiedlichen

Saugschalen ausgestattet. Die Bodendichtringe sind in öl- bzw. hitzebeständiger Ausführung erhältlich.

Traversen

und

•

Besondere Merkmale

weitgehend wartungsfrei auch bei harter Beanspruchung

schonender Transport von Lasten mit empfindlicher

Oberfläche

erhöhte Sicherheit durch optisch/akustische Warneinrich-

tung DIN EN 13155

einfache Bedienung z.B. durch Kransteuerung

für den Innen- und Außenbereich geeignet

spezifische Systeme mit einer Traglast bis zu einem

Gewicht von 7.000 kg

Made in Germany

•

Service

zeitnahe Lieferung aller relevanten Komponenten

schnelle Reaktionszeiten durch geschulte Vacu-Lift

Servicetechniker

Funktionsbeschreibung

•

Garantie

3 Jahre Garantie auf VacuLifter®

Ausgenommen sind Verschleißteile, Beschädigungen

durch unsachgemäße Nutzung und Schäden aufgrund

fehlender, qualifizierter Wartungen

30 Jahre Garantie

auf Ersatzteilverfügbarkeit

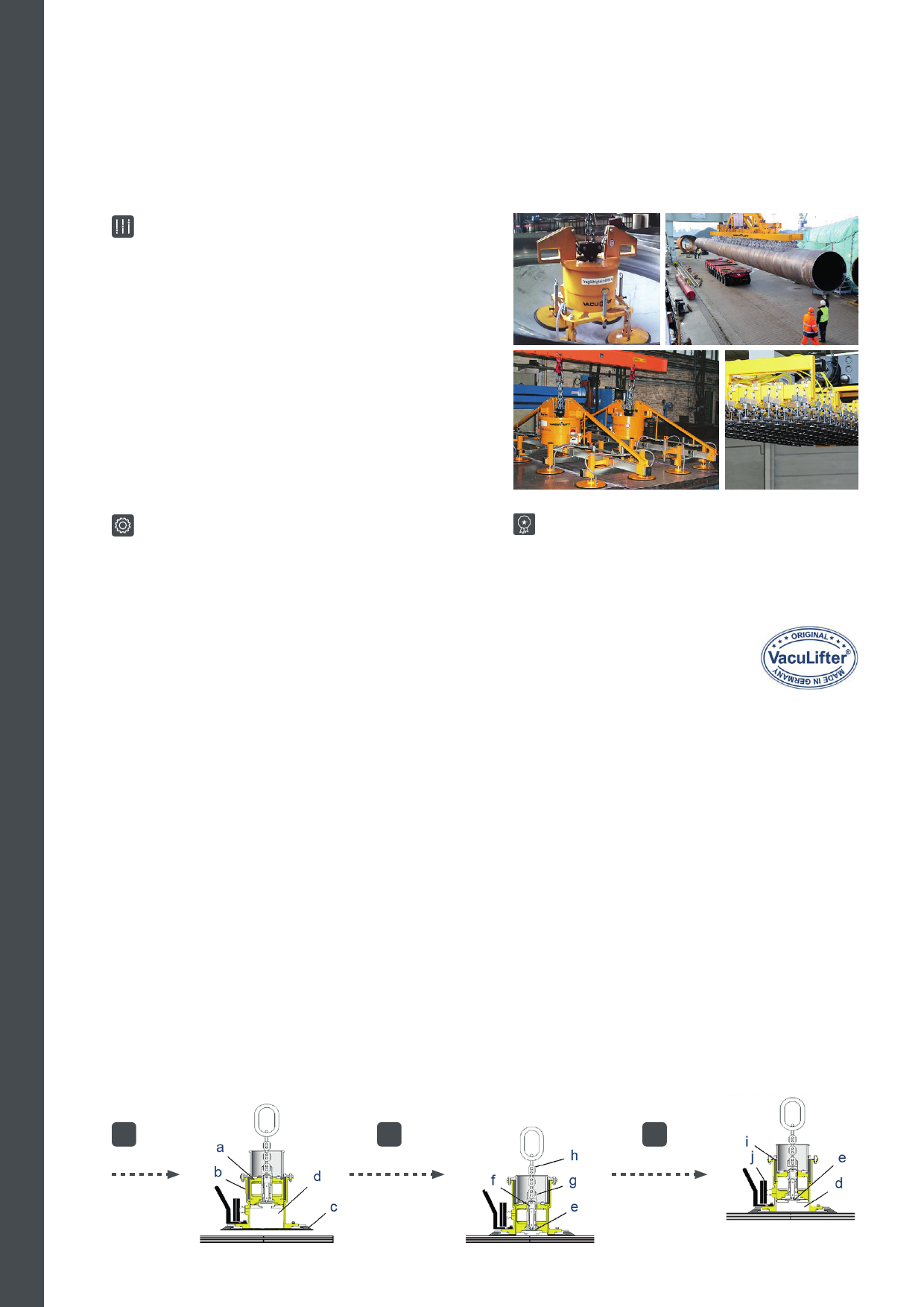

Aufnehmen der Last

Der VacuLifter® wird abgesenkt, bis der Bodendichtring (c) auf der Last aufsetzt. Beim weiteren Absenken sinkt der Kolben (a)

innerhalb des VacuLifter® zur Lastoberfläche und verdrängt aus dem Vakuumraum (d) die Luft, die durch das geöffnete Ventil (e)

nach oben entweicht.

Damit das Ventil (e) schließt, senkt man den Kranhaken, bis die Kette (h) locker hängt. Dabei wird die Umschaltung (f) in der Zugstange

(g) betätigt und das Ventil (e) automatisch geschlossen. Beim Anheben der Last entsteht unter dem Kolben (a) der „Vakuumraum“

(d), der nach oben durch die Rollmanschette (i) und nach unten durch den Bodendichtring (c) abgedichtet ist. Je größer das Gewicht

der Last, desto höher ist das Vakuum. Die erreichte Vakuumhöhe zeigt das Vakuummeter (j) an. Ist das Vakuum stabil, wird die Last

angehoben und hält während des Transports sicher unter dem VacuLifter®.

Ablegen der Last

Der Kranhaken wird nach dem Aufsetzen der Last abgesenkt, bis die Kette (h) locker ist. Die automatische Umschaltung öffnet das

Ventil (e), Luft strömt in den Raum (d) ein, der VacuLifter® löst sich von der Last und ist für den nächsten Transport bereit.

Warn-/ Sicherheitseinrichtung:

Über die DIN EN 13155, der ASME B30.20 und den gültigen Arbeitsschutzvorschriften hinaus ist jeder VacuLifter® mit einer Warnein-

richtung ausgerüstet, die einen Vakuumabfall durch optische und akustische Signale meldet.
